Siklócsapágyak


Az alkalmazás tájékoztató értékei:
  Száraz és vegyes futás Nedves futás Megjegyzés
Terhelhetőség p * v ≈ 1
vmax=1
Ra<=0,8 esetén
p * v ≈ 4
vmax=20
Ra<=0,8 esetén
Ra : tengely felületi érdessége [µm]
p : csapterhelés [N/mm2]
v: kerületi sebesség [m/sec]
Súrlódási tényező értéke 0,1 - 0,25 0,01 - 0,05 Értékét befolyásolja a tengely anyagminősége, felületi finomsága, a csapágy anyagminősége, a kenési állapot
Csapágy kopás
[µm/h]
0,1 - 1 0,01 - 0,1
Relatív csapjáték
%
0,1 - 0,5 0,1 - 0,3 tengelyátmérőre vonatkoztatva

A tengely anyaga lehet: ötvözetlen vagy ötvözött acél, szürkeöntvény, keményfém, kerámia stb.

Tengely felületi
érdessége [µm]
Kis terhelésekre
húzott anyag
Ra = 1
Normál
terhelésekre;
finom köszörülés
Ra = 0,63
Nagy terhelésekre polírozott, leppelt
felület
Ra < 0,32

A műszén felületi érdessége: 0,08-3,2 µm (bejáródás alatt a műszéncsapány furata felpolírozódik, és az ellenfelületen is grafitfilm képződik, így grafit fut grafiton)

Megjegyzés:
- A terhelhetőség a megadott értékeknél nagyobb is lehet, (különösen nedves futásnál az ideális folyadékfilm kenési állapothoz közelítve) de ekkor a konstrukció kialakítása megfontolást igényel, pl. impregnált műszén alkalmazását, vagy nedves futásnál kenőhornyok kialakítását.

A megadott tájékoztató értékek axiális irányú alkalmazásnál is érvényesek.

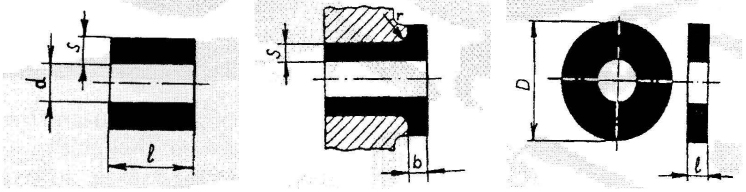

Műszén siklócsapágyak ajánlott méretei

l <= 2 d
s = 0,15 - 0,2 d
smin = 3 mm
b >= s
rmin = 1,5 mm
l >= 0,1 D
lmin = 3 mm

Általános élletörés: 0,5 - 1,5 x 45°
Tűrések: igénybevételtől függően IT 7, IT 8

FONTOS TUDNIVALÓK!

Műszén siklócsapágyak és egéb gépszerkezeti elemek alkalmazásánál nagy viszkozitású olajok és zsírok az üzemelés biztonságát veszélyeztetik, mivel ezek a kopásnál keletkező műszén anyagrészecskékkel gyorsan kikeményedő pasztát képeznek!
Felújításnál a csapágyhoz illeszkedő felületet a táblázat ajánlása szerinti felületi érdességre fel kell munkálni!

A műszén siklócsapágy beépítése

A műszén csapágyak a keramikus anyagokhoz hasonlóan ridegek, ezért beépítésnél feltétlenül ügyelni kell arra, hogy a csapágyházban a siklócsapágy teljes külső felülete illeszkedjen. A csapágyházba a műszén siklócsapágyat általában hidegen préselik be, de rögzíthető ragasztással is.
Magas hőmérsékleten dolgozó csapágyaknál a műszén alacsony hőtágulási együtthatója miatt a kötés meglazulhat, ezért a beépítést zsugorkötéssel ajánljuk végezni.
Acél esetében a munkadarabokat H7 / z8 illesztéssel kell legyártani.
Zsugorkötés után a furat szűkűl, ezért azt szükség esetén újra kell munkálni.
