Szinterbronz csapágyak és gépalakatrészek

A szinterezett önkenő csapágyak porkohászati eljárással készülnek. A szinterbronz anyagokat Magyarországon sokszor nevezik zsugorbronz anyagoknak is. A zsugorbronz csapágyak kedvezőbb futási tulajdonságokkal rendelkeznek, mint a tömör bronzcsapágyak, ami az önkenő tulajdonságnak köszönheti.

Előnyös tulajdonságok:

  • olcsóbbak, mint a forgácsolással előállított csapágyak,
  • kedvezőbb futási tulajdonságokkal rendelkeznek, mint a tömör anyagból készült csapágyak,
  • nem igényelnek karbantartást,
  • kedvezőtlen üzemviszonyok mellett (szennyeződésnek kitett körülmények és szélsőséges hőmérsékleti viszonyok között) biztonságosabban üzemelnek,
  • kis helyszükségletűek.
Az önkenő tulajdonságot részben a szilárd kenőanyagként az alapanyaghoz kevert grafit, részben a csapágyak pórusaiba impregnálással bejuttatott olaj biztosítja. Az olajtartalom a tengely forgása következtében a csapágy pórusaiban áramlik, és ezáltal kialakul a hidrodinamikai kenés. Ezek a csapágyak jó siklási tulajdonságokkal rendelkeznek és csendes futásúak.

Főbb alkalmazási területek:

  • Járműipari csapágyazásokban, csuklós szerkezetekben (önindítók, ablaktörlő motorok és lapátok stb.)
  • háztartási gépek
  • műszeripar, hiradástechnikai ipar (pl. magnetofon csapágyak)

Terhelhetőség:

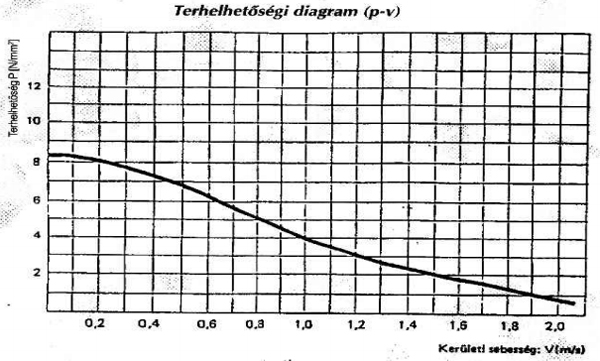

  • Terhelhetőségükről az ún. p-v diagram ad közelítő tájékoztatást. (ábra)
  • A p-v diagram azonban csak állandó kerületi sebességeknél alkalmazható. Nem állandó üzemeltetési viszonyok esetére
  • nem lehet általános érvényű terhelhetőségi adatokat megadni.
  • Az alábbiakban közölt görbét csak a fentiek figyelembevételével lehet csapágyak méretezéséhez felhasználni.
Anyagminőségek:
Minőség Cu [%] Sn [%] Zn [%] Fe [%] C [%] MoS2[%]
CuSn 10   9-10.5 - - max. 0.25 -
CuSn 10C   9-10.5 - - 1.3-1.5 -
CuSn10MoS2 Maradék 9-10.5 - - - 1.3-1.5
CuSn 10   9-10.5 1.3 - - -
CuSn 10C   9-10.5 1.3 - 1.3-1.5 -
CuSn10MoS2 Maradék 9-10.5 1.3 8-10 1.3-1.5 -

Műszaki jellemzők
Porozitás: [%] 14 - 25
Sűrűség: [g/cm3] 6.5 - 7.4
Súrlódási tényező: (a csap felületi érdességétől függően)   0.01 - 0.02
Üzemi hőmérséklet határok: [C°] -50 - 120
Radiális törőszilárdság: [N/mm2] 100 - 300

Impregnáló olaj:
  • általános igénybevételre: ásványi olajok TCL 220 ISO VG220; MSZ-ISO 6743-2, FC
  • fokozottabb igénybevételre: szintetikus olajok

Megjegyzés:
A gyártástól számított 6 hónapon túl beépítendő csapágyakat ajánlatos beszerelés előtt újból impregnálni. A fent említett paraméterektől eltérő, egyedi darabok gyártásához műszaki egyeztetés szükséges.
